Stroj za slaganje ćelija

JD-ZDP-2020 je stroj za slaganje ćelija za sastavljanje baterijskih ćelija preklapanjem separatora tipa Z- i postavljanjem elektroda. Listovi pozitivnih i negativnih elektroda postavljaju se prije prijenosa na platformu za slaganje, gdje se separator i elektrode laminiraju u nizu. Stroj zatim dovršava rezanje dijafragme, prijenos ćelija i omatanje trakom u obliku slova U prije unošenja gotove ćelije u sljedeći proces.

Točnost poravnanja pojedinačnog-para je ±0,4 mm, dok je ukupna točnost poravnanja lista-elektroda ±0,5 mm. Napetost separatora može se podesiti unutar 10–150 N, a brzina slaganja listova je manja ili jednaka 2,0 s/kom. Upravljanje sabirnicom PLC-a, zaslon osjetljiv na dodir i upravljanje tip-upotrebljavaju se za upravljanje opremom.

1. Parametri opreme

Dijagram ljepljive trake

2. Kritične komponente

Glavni sklopovi stroja za slaganje ćelija navedeni su u nastavku.

3.Mehanizmi strojeva

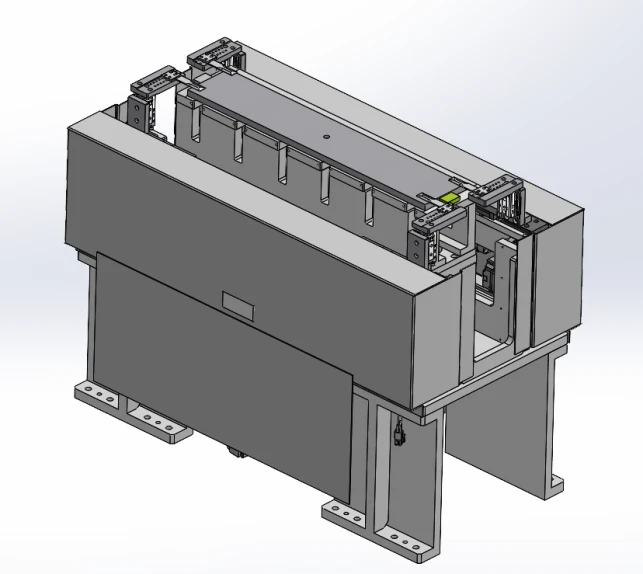

Modul stalka:

Modul stalka podržava glavne sklopove stroja za slaganje ćelija. Uključuje glavnu strukturu stalka, standardiziranu montažnu ploču i HMI jedinicu. Montažna ploča izrađena je od 25 mm čelične ploče i pruža zajedničku montažnu površinu i referentnu točku za opremu. HMI se koristi za rad i kontrolu stroja.

Kutija s materijalom za elektrode i pozicioniranje

Kutija s materijalom za elektrode uključuje funkcije za uklanjanje prašine i dvo-otkrivanje listova. Područja kutije s pozitivnim i negativnim materijalom elektrode odvojena su od područja tablice-korekcije kako bi se smanjila unakrsna-kontaminacija između materijala elektroda.

Svaka platforma za pozicioniranje ima usisni priključak, ventilator-za uklanjanje prašine koji se dijeli s negativnom elektrodom i ultrazvučni detektor za otkrivanje duplih listova. Kada se otkrije više listova, oprema generira alarm i zaustavlja rad.

Usisavanje prašine također je predviđeno oko jedinice za korekciju kako bi se uklonile čestice koje padaju. Proces pozicioniranja i prijenosa elektrode osmišljen je tako da se izbjegne oštećenje rubova elektrode. Točnost pozicioniranja je ±0,1 mm.

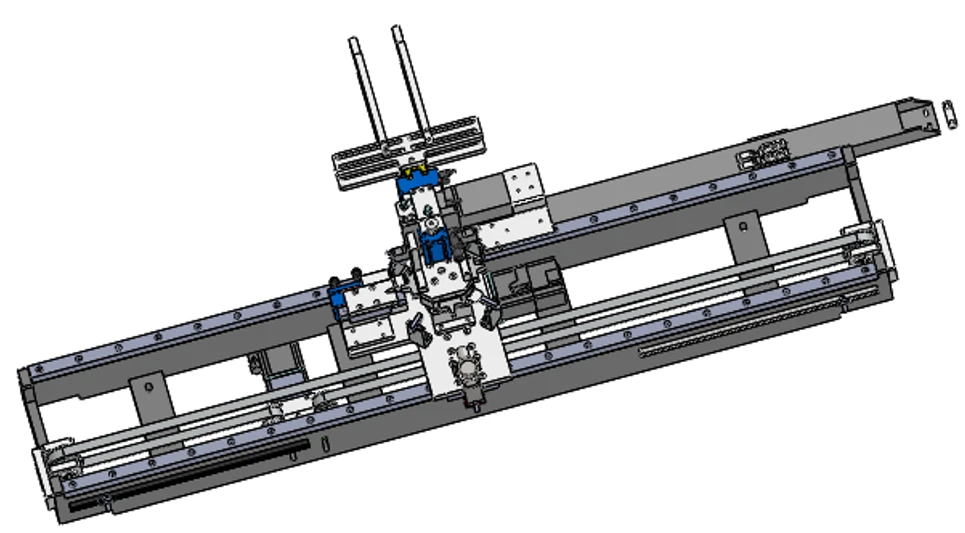

Mehanizam za rukovanje elektrodama

Jedinice za rukovanje elektrodama pokretane su servo-motorom kako bi se omogućilo ponovljivo klipno kretanje. Vodilice i šipke za vijke prekrivene su integriranim poklopcem za prašinu kako bi se spriječilo da čestice padnu na listove elektroda.

Jedinica za rukovanje također ima funkciju vibracije. Ako ploča elektrode nije uspješno podignuta, jedinica može ponovno pokušati uzeti. Ako ponovljeni pokušaji preuzimanja ne uspiju, oprema generira alarm za inspekciju operatera.

Mehanizam za odmotavanje separatora

Separator se pasivno odmotava, uz-alarm za nedostatak materijala kada preostali materijal nije dovoljan.

Napetost separatora kontrolira se u stvarnom vremenu pomoću podesivog tlačnog cilindra i plutajućeg valjka. Raspon kontrole napetosti je 10–150 N.

Sklop za odmotavanje montiran je na platformu za korekciju. Senzor korekcije ima točnost od ±0,1 mm, dok sustav korekcije pruža točnost pozicioniranja od ±0,2 mm s rasponom korekcije od ±20 mm.

Ugrađen je-uređaj za uklanjanje statičkog elektriciteta kako bi se smanjilo privlačenje prašine uzrokovano elektrostatičkim nabojem na separatoru.

Glavna platforma za slaganje

Platforma za slaganje pokreće-motor i pomiče se okomito tijekom procesa slaganja. Mehanizam za podizanje postavljen je u središte platforme za raspodjelu opterećenja tijekom prešanja.

Kako naslagana ćelija postaje deblja, platforma se postupno spušta kako bi održala dosljednu visinu slaganja. Brzina spuštanja platforme se može podesiti.

Sila pritiska također se može podesiti kako bi se izbjeglo oštećenje listova elektrode i separatora tijekom slaganja.

Mehanizam za rezanje separatora

Sklop za rezanje separatora koristi grijanu oštricu od nikla-kroma. Oštrica je dizajnirana za zamjenu tijekom održavanja.

Nakon rezanja, separator je specificiran tako da nema pukotina, savijanja ili crtanja. Nož za rezanje ima radni vijek od više od 100.000 ciklusa rezanja i mijenja se jednom mjesečno prema specifikaciji opreme.

Mehanizam prijenosa stanica

Mehanizam za prijenos pomiče ćeliju s platforme za slaganje u vrući-položaj rezanja. Nakon rezanja, prenosi ćeliju do-stanice za omatanje trake za omatanje rubova.

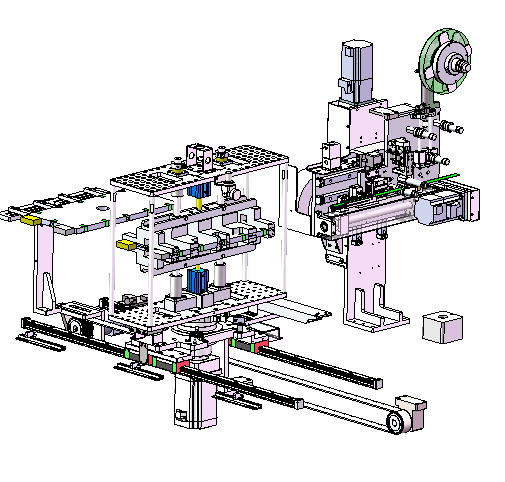

Mehanizam za omatanje trake

Nakon vrućeg rezanja, robotska ruka prenosi ćeliju do-stanice za omatanje trake, gdje blok pritiska drži ćeliju na mjestu tijekom omatanja.

Rub ćelije pričvršćen je trakom u obliku slova U. Traka se postavlja ravno, bez vidljivih nabora u separatoru. Duljina omatanja trake se može podesiti.

Mehanizam hranjenja stanica

Jedinica za rukovanje postavlja ćeliju omotanu-trakom na platformu za hranjenje za prijenos u sljedeći proces.

Zaštitno kućište

Kućište opreme izrađeno je od aluminijskih profila i akrilnih ploča, čime se osigurava stabilan i zatvoren radni prostor.

Svaka vrata kućišta opremljena su prekidačem-za kontrolu pristupa. Kada se vrata otvore, oprema prestaje raditi.

4.Pribor za opremu

4.1 Nacrti električnih krugova isporučuju se s opremom.

4.2 Standardni dijelovi i glavna konfiguracijska tablica (Dodatak).

4.3 Popis ranjivih dijelova.

4.4 Uključena dokumentacija i alati

FAQ

Koju vrstu procesa slaganja ćelija koristi JD-ZDP-2020?

JD-ZDP-2020 koristi slaganje u obliku slova Z, s pločama pozitivne i negativne elektrode naslaganim zajedno sa separatorom na glavnoj platformi za slaganje.

Koja je točnost poravnanja elektroda?

Točnost poravnanja pojedinačnog -para je ±0,4 mm. Ukupna točnost poravnanja lista elektroda je ±0,5 mm, dok je točnost pozicioniranja mehanizma za pozicioniranje elektrode ±0,1 mm.

Koje veličine ćelija može obraditi stroj?

Navedeni raspon širine ćelije je 60-200 mm, raspon duljine ćelije je 100-220 mm isključujući visinu uha, a raspon debljine ćelije je 2,5-75 mm.

Kako stroj kontrolira napetost separatora?

Napetost separatora kontrolira se pomoću podesivog tlačnog cilindra i plutajućeg valjka. Navedeni raspon kontrole napetosti je 10–150 N.

Uključuje li stroj omatanje trake za rubove ćelija?

Da. Nakon vrućeg rezanja, ćelija se prenosi u stanicu-za omatanje trake, gdje se traka u obliku slova U-nanosi na rub ćelije. Duljina omatanja trake se može podesiti.
